UNI 3 Fig. 5489

Art-Nr. 185408

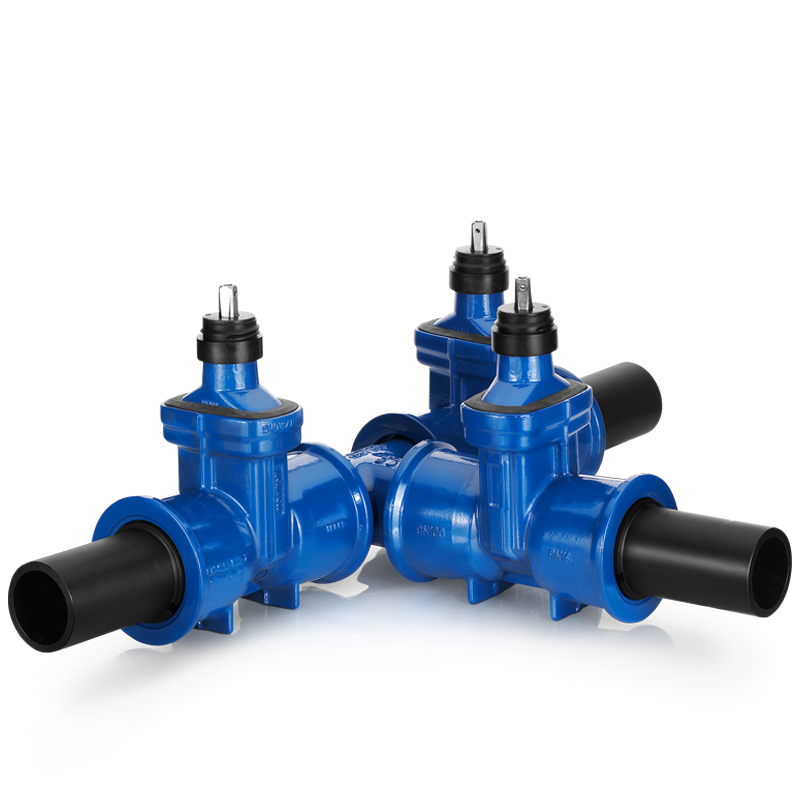

UNI 3
Fig. 5489 | PN 16
mit Spitzenden PE

Trinkwasser

Für Preisinformationen bitte einloggen.

Technische Angaben
PE-Spitzende PE 100 Rohrklasse S5/SDR11
Zubehör	Fig.
Einbaugarnitur Teleskop	6895
Einbaugarnitur Universal	6654
Handrad	8316
Spindelaufsatz	6662
Spindelverlängerung	9749
Strassenkappen (siehe Zubehör)
PE-Spitzende S8/SDR17 auf Anfrage
Montagehinweis
PE-Spitzende als Verbindung an Kunststoff-Rohrleitung. Schubgesichert mittels Elektro-Schweissmuffe oder Spiegelschweissung

b) DN 150, AD 160 siehe Einleitung, Technische Angaben

DN1	DN2	DN3	L mm	L1 mm	L2 mm	H mm	H1 mm	H2 mm	kg	PN bar	Art-Nr.	NPK / CAN CPN
90	90	90	1219	508	192	610	254	192	69.0	16	185408	-
110	110	110	1261	532	217	649	266	217	84.0	16	185409	826.311
125	110	125	1398	532	267	649	266	217	87.0	16	185410	826.372
125	125	125	1398	532	267	699	266	267	88.0	16	185411	826.312
140	110	140	1452	546	280	659	276	217	99.0	16	185412	826.373
140	125	140	1452	546	280	709	276	267	99.0	16	185413	826.383
140	140	140	1452	566	280	736	283	280	99.0	16	185414	826.313
160	110	160	1472	546	290	659	276	217	102.0	16	185415	826.374
160	125	160	1472	546	290	709	622	363	102.0	16	185416	826.384
160	140	160	1472	566	290	736	283	280	108.0	16	185417	826.414
160	160	160	1472	566	290	746	283	290	110.0	16	185418	826.314
160^b)	140	160^b)	1552	596	295	751	298	280	134.0	16	185419	826.414
160^b)	160	160^b)	1552	616	295	801	308	310	135.0	16	185420	826.314
160^b)	160^b)	160^b)	1552	616	295	786	308	295	148.0	16	185421	826314
180	140	180	1623	596	331	751	298	280	135.0	16	185422	826.415
180	160	180	1623	596	331	761	298	290	136.0	16	185423	826.425
180	160^b)	180	1623	616	331	786	308	295	147.0	16	185424	826.425
180	180	180	1623	616	331	822	308	331	149.0	16	185425	826.315
200	140	200	1701	596	370	751	298	280	136.0	16	185426	826.416
200	160	200	1701	596	370	761	298	290	137.0	16	185427	826.426
200	160^b)	200	1701	616	370	786	308	295	150.0	16	185428	826.426
200	180	200	1701	616	370	822	308	331	150.0	16	185429	826.436
200	200	200	1701	616	370	861	308	370	151.0	16	185430	826.316
225	225	225	1811	700	360	906	350	361	237.0	16	185431	826.317
250	250	250	1751	700	332	876	350	332	243.0	16	185432	826.318
